        低功耗可編程RTU在水位監測上的應用
        作者:騰控科技    來源:qinghaiwanju.com    發布于:2017-06-16 14:34:28

         該方案適合于

        河道水位監測系統,水庫水位自動監測系統、自容式水位監測、水位監測系統、湖泊水位監測系統

        不適合于地下水位監測

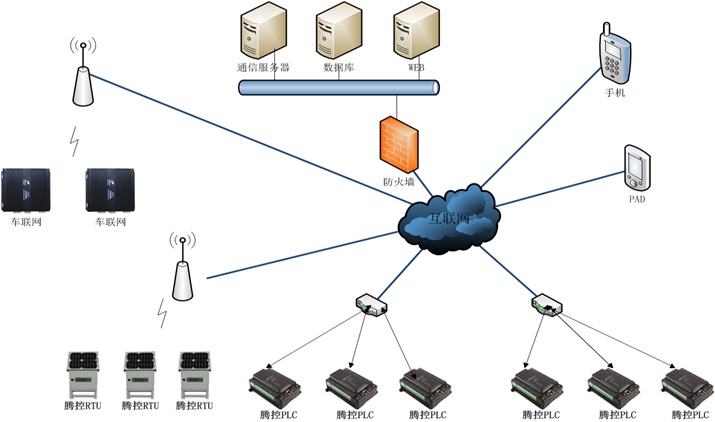

        系統包括

        低功耗可編程RTU TLP-160

        太陽能電池(選項)

        鉛酸蓄電池或者磷酸鐵鋰電池組

        毫米波雷達液位計

        上位機軟件構成

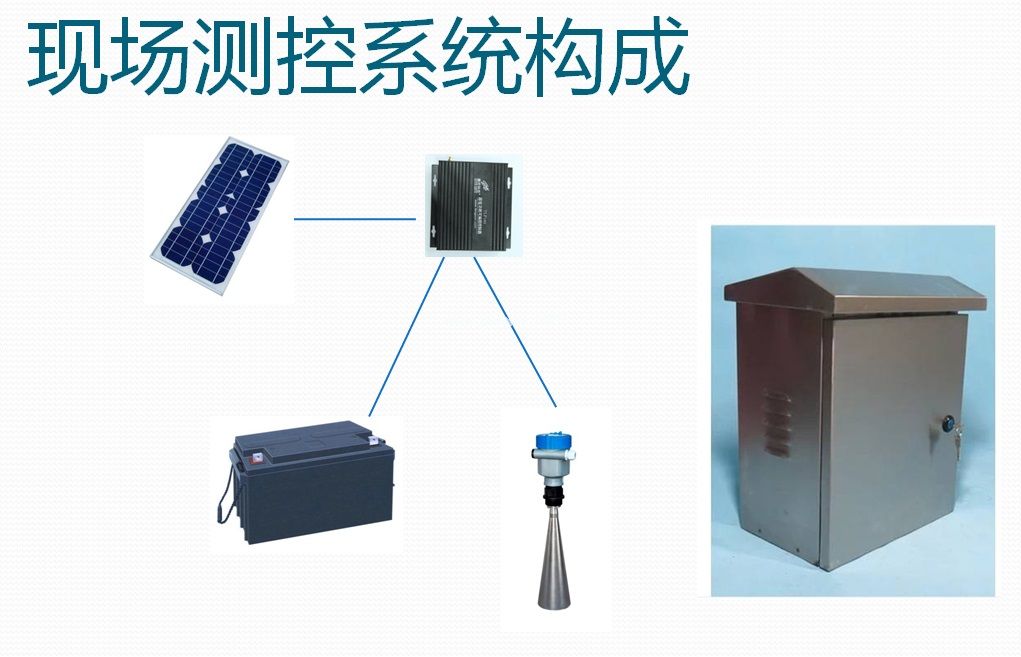

        現場設備安裝于滿足IP55等級的防護箱內

        箱內包括

        低功耗可編程RTU

        鉛酸蓄電池或者磷酸鐵鋰電池組

        太陽能電池板(選項)安裝在防護箱外

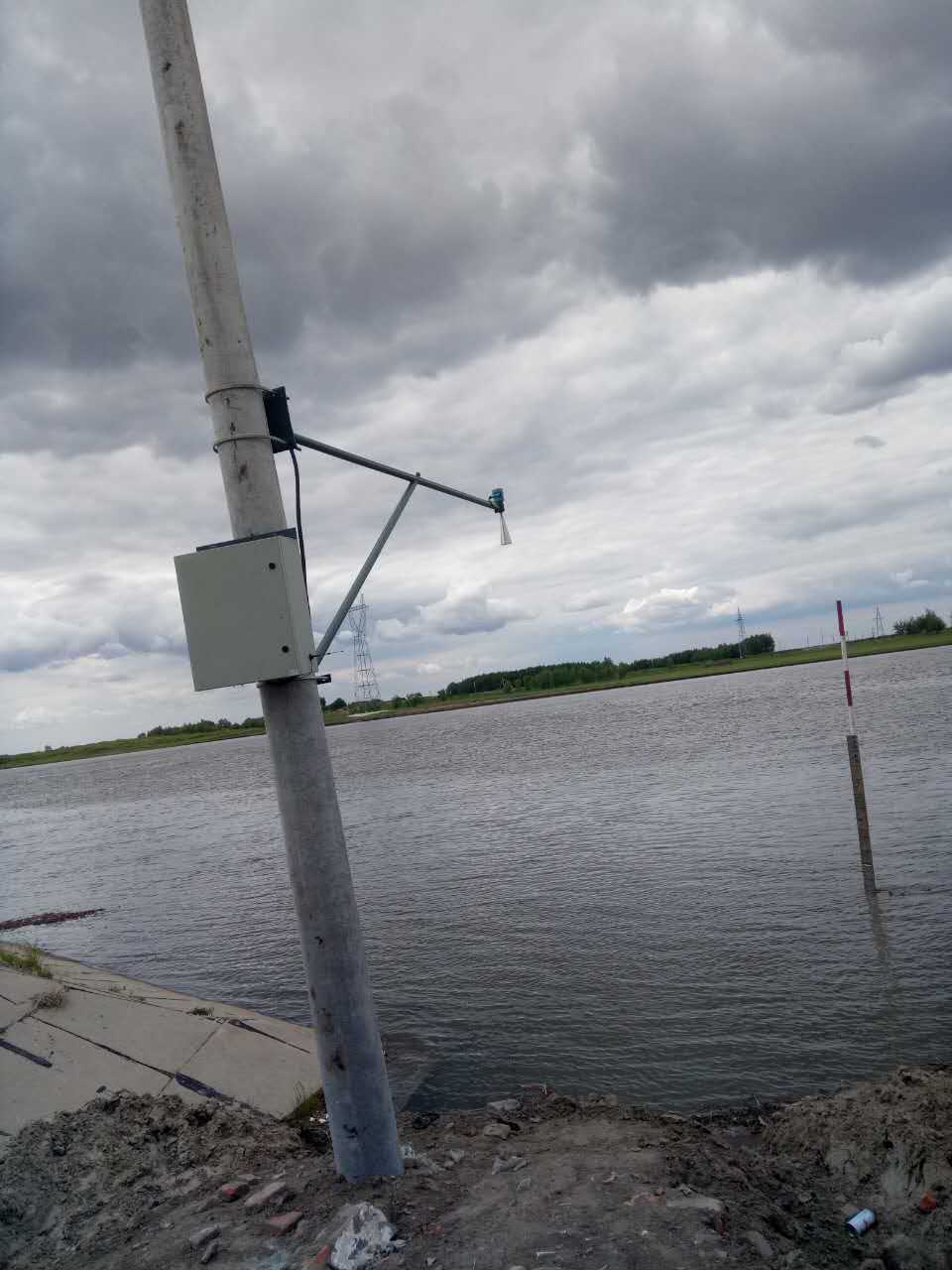

        雷達液位計,固定于待測液面的正上方(如下圖)


        TLP-160低功耗可編程RTU介紹



        廣泛應用于管網監控、氣象信息采集、水文信息采集以及農業滴灌等的監控,采用電池供電,支持太陽能電池的最佳過濾跟蹤,提供電池充電管理。

        產品提供1個2G/3G的運營商通信接口,可以支持移動、聯通和電信的網絡,一個SIM卡接口。

        產品提供一個支持CLAA/LORAWAN的低功耗無線通信接口

        產品提供一個USB接口,作為編程調試接口。

        配有MINI SD存儲卡接口,支持高速SD接口,支持FAT32文件系統。支持1GB/4GB/8GB/16GB存儲卡。

        支持太陽能電池板的最佳功率點控制,盡可能多的從太陽能電池板榨取功率,降低對太陽能電池板的要求

        電池充電管理支持鉛酸電池或者磷酸鐵鋰電池,最大充電電流為2A,在電池接近充滿后,支持涓流充電功能,盡可能大的延長電池壽命。

        提供4路模擬量輸入,AD分辨率為12位。

        提供4路干接點的開關量輸入

        提供4路晶體管的開關量輸出,可以是N溝或者P溝類型,也可以把2路開關量輸出組合在一起,構成H橋輸出方式,可以輸出正負電壓

        串行通信接口通過跳線可以選擇為RS232或者RS485接口,支持用戶編程實現儀表協議。

        提供1路帶限流的電池電壓輸出,可以給儀表或者其他設備供電。

         統支持IEC61131-3可編程環境

        系統待機功耗低于1mW



        雷達液位計介紹

        特  征:精度高;抗干擾能力強,不受溫

             度、濕度及風力的影響;安裝、調

             試、使用簡單;功耗低。

        應  用:適用于湖泊、河道、水庫、明渠、

             潮汐水位等水位監測。



        最大量程: 70m

        測量精度: ±3mm

        天線材料: 不銹鋼316L喇叭/PTFE振子

        天線結構: 尖錐形振子

        頻率范圍: 26GHz

        信號輸出: RS485/MODBUS協議

        電  源: (6~26)V DC



        工作方式

        每30分鐘(可編程設置)打開雷達液位計電源,測量液位數據,低功耗PLC通過串口編程

        讀取。通過網絡發給服務器,服務器中運行騰控主動上傳協議的OPC服務器

        可以通過組態畫面顯示液位數據。

        也通過軟件在手機端,計算機瀏覽器上展示




        系統功耗與工作時間估算(沒有太陽能電池的情況下)

        按照每30分鐘測量一次計算

        低功耗PLC待機功耗低于100uA,按照100uA計算

        PLC工作時,電流小于50mA,毫米波雷達液位計電流小于200mA

        通信和液位測量時間不大于30S

        平均電流( 0.1*1770+50*30+200*30 )/1800約4.3mA

        工作一年 0.0043*24*365 ≈37Ah

        一個12v 40Ah的電池可以支持一年的工作



        如果外配一個5w的太陽能電池板會更佳
