1.前言

　　樓宇配電監控系統實質是SCADA系統（數據采集與監視控制系統），主要由監控中心計算機主站系統、通訊通道和現場的各種遠程終端單元構成（即RTU，英文名稱Remote Terminal Unit），對重要電氣設備和供電回路的進行遠程監測、控制，即完成遙信、遙測、遙控，實現微機化、智能化管理。

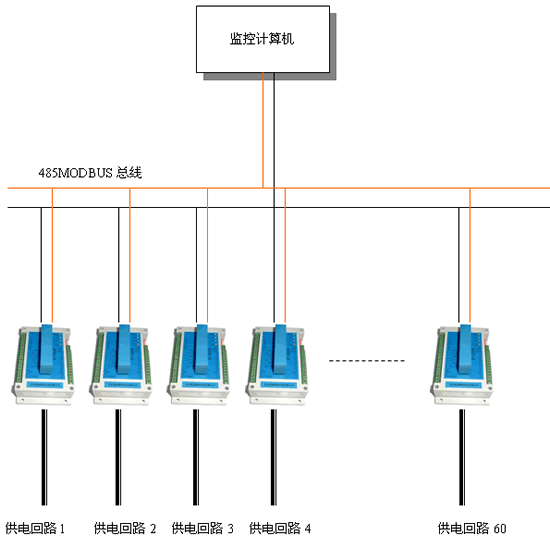

2.樓宇配電監控系統結構

3.樓宇配電監控系統介紹

　　樓宇監控中心由計算機或工控機、組態軟件、485/232轉換器或PCI卡構成，完成數據的顯示、查詢、報表、報警、控制、管理等功能。

　　RTU英文名稱Remote Terminal Unit，IEC現在給的名稱TeleControl。是一種遠方數據采集和控制的設備。北京易控微網公司的STC系列微型RTU是一種符合IEC要求的一種微型RTU設備，

STC-2交流采樣微型RTU的功能
　·不需要電壓等變送器，三表法直接準確測量三相交流電壓、三相電流、三相有功功率、三相無功功率、頻率、功率因數、零序電流、積分電度、等電參量, 可以測量變頻器輸出。
　·具有3路獨立的開關量繼電器輸出，可以作為遙控、跳閘或者告警。
　·6路開關量光隔輸入，也可以作為脈沖量輸入。
　·2路直流輸入(0-20mA或0-5V),可以接各種變送器。
　·兩路通信接口，支持MODBUS規約，支持主站端的熱備用。
　·FFT算法，可計算0－31次諧波。

　　通訊采用開放的MODBUS協議，通過485組成總線網絡。
　　STC-2一臺完成一條三相回路或三個單相回路的供電測控，無需電壓或電流或功率等變送器(電流需要互感器變成5A標準信號)，分布式、網絡化、模塊化、低成本實現配電的智能化，具有高可靠性、高擴展性和易安裝、易維護的特點，已在東南大學、中移動集團總部大樓、北京佑安醫院、最高人民檢察院大樓、北京保利大廈等廣泛應用。

4.系統配置

　　某大樓低壓配電室內供電回路共有12條(單相220V)，每層樓2個配電箱，每個配電箱8路供電回路(單相220V)，共6層。

配置如下：
　　每層配電箱內裝3個STC-2 ，一個導軌，開關電源一臺
　　低壓配電室內裝4個STC-2 ，一個導軌，開關電源一臺
　　共需40臺STC-2，40個電流互感器，15根導軌，15臺開關電源

　　根據布線的方便性，將40個STC-2組成兩條至三條485總線。
　　雙485隔離PCI卡1個，接兩條485總線
　　485/232轉換器一個，接另一條485總線
    工業控制計算機一臺
　　三維力控組態軟件一套
